一、系統概述
工業自動化系統正向分布化、智能化的實時控制方面發展，隨著信息技術的飛速發展，要求從現場控制層到管理層能實現全面的無縫信息集成，工業以太網技術提供一個開放的基礎構架，滿足工業控制領域對統一的通信協議和網絡的應用。
工業環境對工業控制網絡的可靠性要求很高，工業以太網必須有很強的冗余功能；工業環境十分惡劣，往往要求工業以太網設備長時間運行在有強電磁干擾、劇烈震動、粉塵、超高溫、或超低溫的環境中。華飛工業以太網交換機專為工業領域環境設計，具備可靠的冗余功能，成為工業控制通信的理想選擇。
工業自動化系統主要有兩大功能：一方面，結合設備的運行狀態信息可以對設備進行維修管理，保證設備正常的運行，將設備故障率降低到最低，同時將維修成本降低。另一方面，可以實時監控設備的生產狀態，結合實時的信息來制定相應的生產計劃，使設備生產能力達到最穩定的狀態，從而讓企業獲得更大的經濟效益。
二、解決方案
該方案采用千兆管理型交換機，中心匯聚設備和現場的接入設備組成高效快速的冗余環網，當單點發生故障時，通過環網協議快速切換傳輸路徑，自動打開備份端口、使網絡恢復正常運行。大大提升傳輸網絡的穩定性及可靠性。
采用華飛網管型工業以太網交換機HF-IES-4000-26P24G6SF和HF-IES-4000-8P6G2SF。交換機通過2個千兆單模光纖接口組成工業冗余環網，中心機房采用2臺HF-IES-4000-26P24G6SF設備上鏈、實現數據輸出路徑備份。滿足網絡通訊傳輸要求，實時監控現場情況。

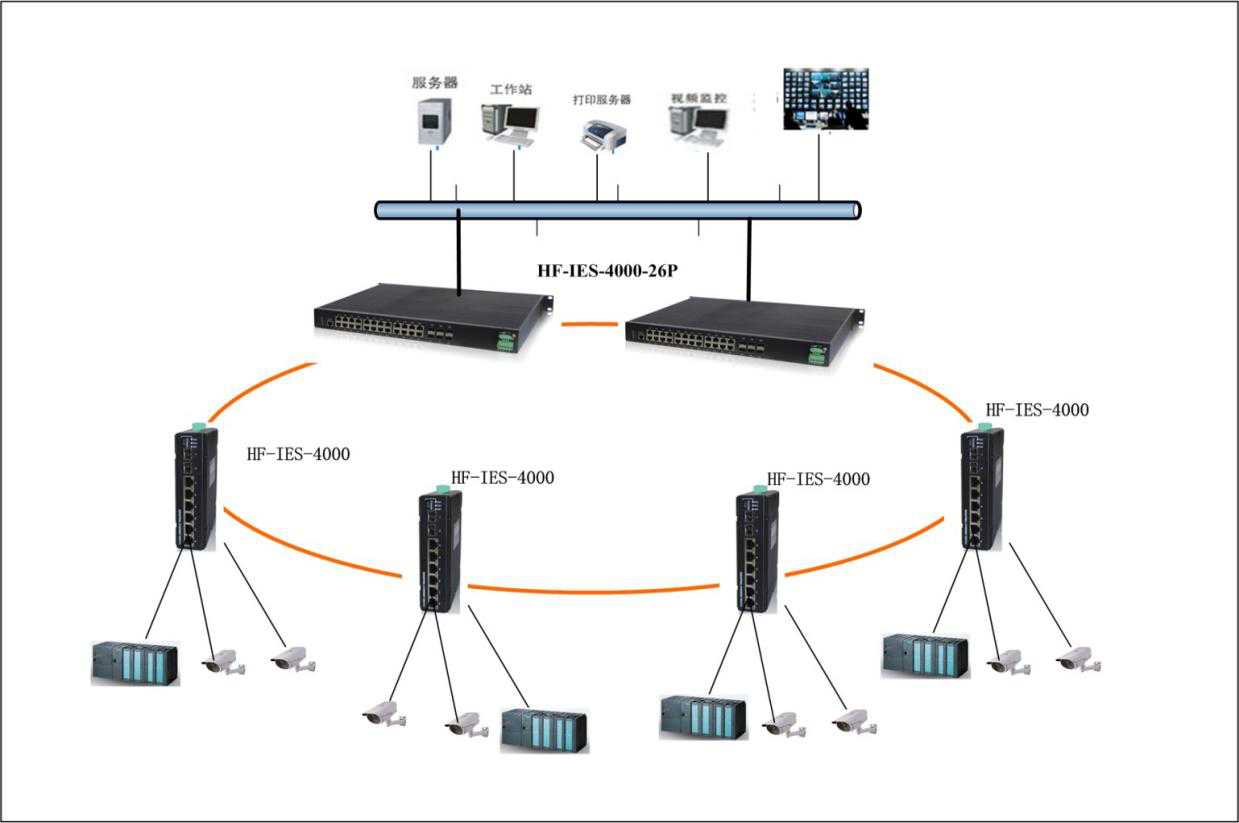

三、拓撲圖
四、方案特點
1）系統傳輸網絡采用環網組網方式，可靠性高。
2）設備選配靈活，方便部署和安裝。
3）傳輸速度快，整體環網方案采用全雙工1000Mbps光纖以太環網。
4）現場設備具備-40～85℃寬溫環境工作能力，可以適應各種惡劣環境。
5）工業環網設計，環網自愈時間≤15ms，當發生通信故障時，數據會沿冗余路徑進行傳輸，提高了網絡的冗余性和可靠性。
6）網絡可擴展性，后續如果將傳輸速度從1000Mbps提升到2.5Gbps，不需要改變現有的布線，只需將外場設備千兆光模塊更環2.5GSFP光模塊，機房設備同步升級即可。無需重新鋪設光纜。
7）支持自動報警輸出，遠程監視，遠程維護。
8）無風扇散熱、IP40防護等級。
9） 堅固的殼體設計，經久耐用，支持DIN軌，安全牢固。
