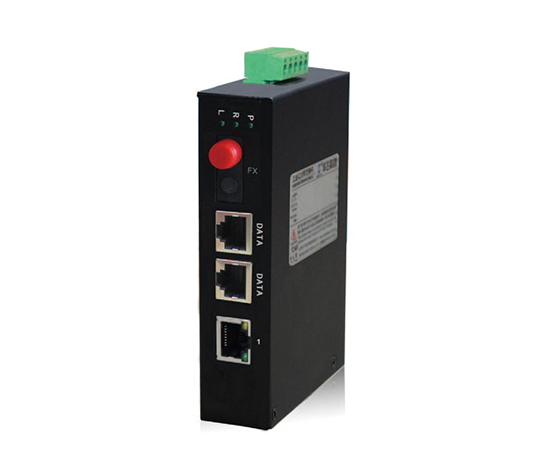

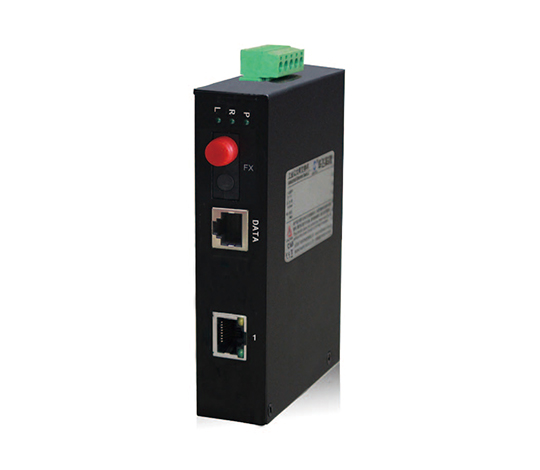

網絡壓縮高清視頻系列單路網絡100M產品概述網絡高清光端機系列采用國際先進的數字非壓縮視頻及千兆光纖傳輸 技術，以及TDM、WDM等技術將1-8路共享100M網絡壓縮視頻、 1-8路單\雙向數據、1-8路單、雙向音頻信號在單芯光纖上實時同步、無失真、高質量地傳輸。支持RS-232、RS-422及RS-485（2/4線）等數據通訊格式，支持單向監聽、雙向?qū)χv等 音頻格式。即插即用 的設計使得安裝簡便易行, 無需進行現場調節。光模塊和核心電路均 采用進口元器件，穩定性高，光、電接口均符合國際標準。可在環境 溫度-40℃~+70℃、工作濕 度0~95%（無冷凝）的狀態下正常工作，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件更苛刻的 野外環境。
-
-

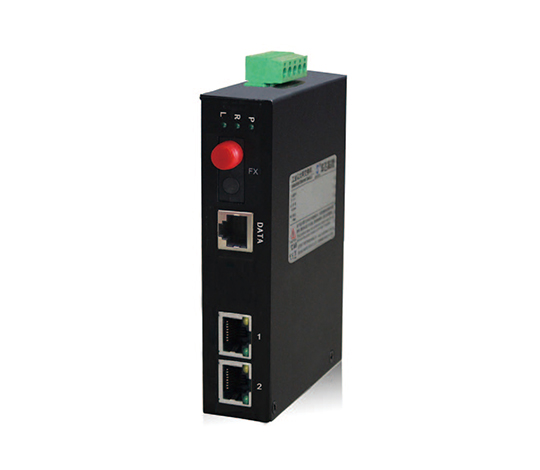

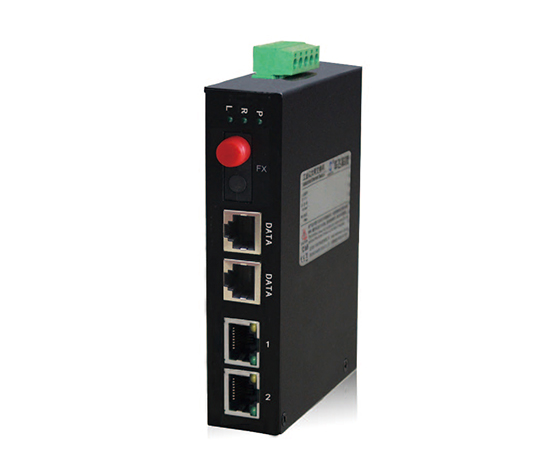

網絡壓縮高清視頻系列2路網絡100M產品概述HF-RING-1000高清自愈環網光端機系列是一種工業級、冗余以太網 高清視頻光纖傳輸設備。其獨特的冗余環網技術為您的以太網絡帶來 智能冗余；標準的工業四級設計，能夠滿足各種工業現場的要求；采 用業內優秀的網絡方案，提供無阻塞網絡傳輸。光模塊和核心電路均 采用進口工業元器件，穩定性高，光、電接口均符合國際標準。可在 環境溫 度-40℃~+85℃、工作濕度0~95%（無冷凝）的狀態下正常 工作，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件更苛 刻的野外環境。帶有數據及網絡狀態指示, 可監控系統的正常運行， 方便用戶現場安裝及調試，并且其均可采用采 用4Ｕ高度的19英寸結 構的安裝方式。
-
-

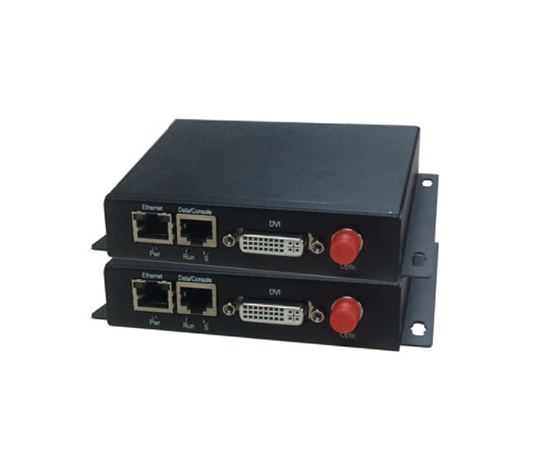

非壓縮高清視頻系列網管型DVI點對點系列產品概述DVI高清數字系列光端機采用國際先進的數字非壓縮及千兆光纖傳輸 技術，以及TDM、WDM、CWDM等技術將1-8路計算機主機、高清 視頻信號源等輸出的各種分辨率的DVI高清視頻信號、1-8路單\雙向 音頻、1-8路串行數據（RS232/RS422/RS485）、100M網絡信號在 單芯或四光纖上實時同步、無失真地高保真?zhèn)鬏敚黄艱VI高清視頻 信號只能短距離電纜傳輸?shù)南拗疲由炝薉VI高清視頻的應用范圍和 傳 輸距離，將高清視頻大范圍傳播、發布成為可能。支持RS232/ RS422/RS485串行數據、開關量、音頻、以太網、電話等等多種傳輸 格式；模塊化、即插即用的設計使安裝簡便易行, 工業級寬溫度設計，適應環境溫度-40℃~+70℃、工作濕度0~95%（無冷凝），具有 防塵、防鹽霧、防酸霧等性能，完全適用于惡劣的工業環境。
-
-

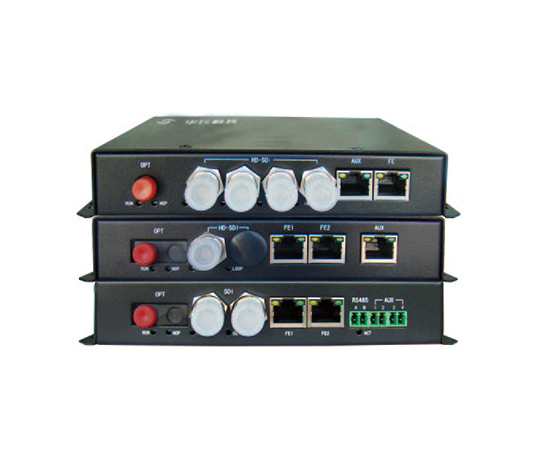

非壓縮高清視頻系列網管型HD-SDI點對點系列產品概述HD-SDI高清數字系列光端機采用國際先進的數字非壓縮及千兆光纖 傳輸技術，以及TDM、WDM、CWDM等技術將1-8路HD-SDI高清 視頻信號、1-8路單\雙向音頻、1-8路串行數據（RS232/RS422/RS485）、100M網絡信號在單芯光纖上實時同步、無失真地高保真 傳輸。支持RS232/RS422/RS485串行數據、開關量、音頻、以太網、電話等等多種傳輸格式；模塊化、即插即用的 設計使得安裝簡便易 行, 無需進行現場調節。工業級寬溫度范圍設計，光模塊和核心電路 均采用進口元器件，穩定性高，光、電接口均符合國際標 準。可在環 境溫度-40℃~+70℃、工作濕度0~95%（無冷凝）的狀態下正常工 作，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作 條件更苛刻 的野外環境。
-
-
高清視頻傳輸器網管型12G-SDI點對點系列產品概述HF-mSDI高清數字視頻系列光端機采用國際先進的數字非壓縮及萬兆 光纖傳輸技術，支持廣電UHDTV、4K、HDTV、SDTV視頻標準，支 持TDM、WDM、CWDM等技術將多路SDI高清視頻信號、多路串行 數據（RS232/RS422/RS485）在單芯或雙芯光纖上實時同步、無失 真地高保真?zhèn)鬏敗ＶС只赪EB，TELNET，SNMP的網絡管理功能，可通過以太網遠程管理設備狀態。模塊化、即插即用的設計使得安 裝簡便易行, 無需進行現場調節。工業級寬溫度范圍設計，光模塊和 核心電路均采用進口元器件，穩定性高，光、電接口均符合國際標準。寬溫版本可在環境溫度-40℃~+85℃（窄溫版本可在環境溫度-30℃~+75℃）、濕度5~95%（無冷凝）的狀態下正常工作，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件更苛刻的野外環境。
-
符合IEEE 802.3、IEEE802.3u 等標準
帶APC電路,輸出光功率恒定,動態范圍大
SMT表面貼裝工藝
無中繼傳輸距離最遠可達80公里
電源和其它參數狀態指示LED可監視系統運行 狀況
工業級設計，模塊化設計使設備可靠靈活
電源、光纖鏈路、數據狀態指示，方便用戶的現 場操作
設備支持斷路功能檢測（link-loss）功能
完備的LEDs 燈診斷功能
提供兩種轉發模式可調
支持IEEE 802.3Q VLAN TAG, Spanning Tree 等協議
RJ-45 網口支持10/100M 速率,全/半雙工、平行/交叉自適應
支持1600Byte 超長數據包傳輸
網絡特性 | |
接口數 | 1-8路（共享100M） |
以太網協議 | 符合IEEE協議 |
網口速率 | 100M自適應 |
網絡接口 | RJ45 |
光學特性 | |
光接口 | SC/F |
光纖芯數 | 單芯傳輸 |
工作波長 | 1310nm/1550nm |
光纖模式 | 單模/多模 |
出纖光功率LD | 光源(-11～-4)dBm |
接收靈敏度 | ≥-34dBm |
環境特性 | |
溫濕度 | 環境溫度：-30℃～+75℃，貯存溫度：-40℃～+85℃ 相對濕度：0～95%(無冷凝結) |
額定電壓 | AC 220V/50Hz |
MTBF | ≥100000小時 |
數據特性 | |
數據接口數 | 1-8路可選(單/雙向) |
接口端子 | DB-9端子 |
接口信號 | RS-232、RS-422(全雙工) RS-485(2/4線制)、開關量等 |
碼速率 | 0～256Kbps |
誤碼率 | ≤ 10-9 |
音頻特性 | |
監聽音頻 | |
接口數 | 1-8路音頻可選 |
音頻帶寬 | 10Hz～20KHz |
采樣頻率 | 48KHz |
采樣編碼 | 24BIT |
音頻接口 | RJ45 |
輸入阻抗 | 高阻 |
輸出阻抗 | 3KΩ |
信噪比(加權) | S/N≥85dB（最大光學鏈損時） |
對講音頻 | 可支持愛峰、來邦雙向?qū)χv系統 |
機械特性 | |
結構尺寸 | 180 × 95 × 29mm |
產品重量 | 0.5kg |
HF001-ED1100T/R-M-2
HF001-ED1100T/R-S-2
HF001-EADK1111T/R-S-6
HF001-ED2100T/R-M-2
HF001-ED2100T/R-S-2
HF001-EADK2111T/R-S-6
HF001-EAD4110T/R-M-2
HF001-EADK4111T/R-S-3
HF001-EAD8110T/R-S-6
HF001-EADK8111T/R-S-6
