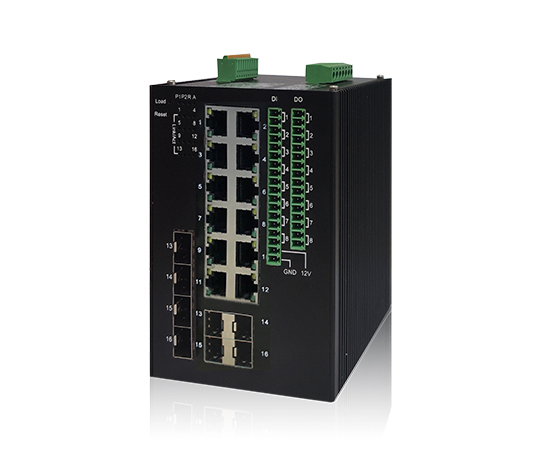

20口百兆二層網管型工業以太網串口交換機HF-IES-4000-N20P12T8SF產品概述HF-IES-4000-N20P12T8SF交換機是一款二層網管型卡軌式交換機，可支持12個百兆電口+8個SFP光口，其中2個光口可支持2.5G即插即用，向下兼容1G，支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
20口千兆二層網管型工業以太網串口交換機HF-IES-4000-N20P12G8SF產品概述HF-IES-4000-N20P12T8SF交換機是一款二層網管型卡軌式交換機，可支持12個百兆電口+8個SFP光口，其中2個光口可支持2.5G即插即用，向下兼容1G，支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-

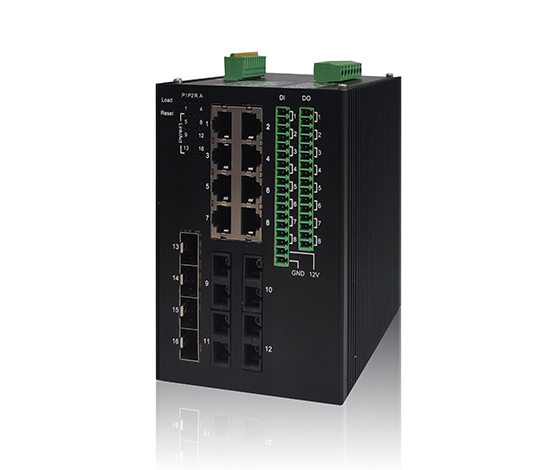

16口百兆二層網管型工業以以太網串口交換機HF-IES-4000-N16P8T4SF4（1x9 ）產品概述HF-IES-4000-N16P8T4SF4（1x9 ）交換機是一款二層網管型卡軌式交換機，可支持8個百兆電口+4個SFP光口+4個1*9固化光模塊，其中2個SFP光口可支持2.5G即插即用，向下兼容1G，支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
16口千兆二層網管型工業以以太網串口交換機HF-IES-4000-N16P8G4SF4（1x9）產品概述HF-IES-4000-N16P8G4SF4（1x9）光口交換機是一款二層網管型卡軌式交換機，可支持8個千兆電口+4個SFP光口+4個1*9固化光模塊，其中2個SFP光口可支持2.5G即插即用，向下兼容1G，支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-

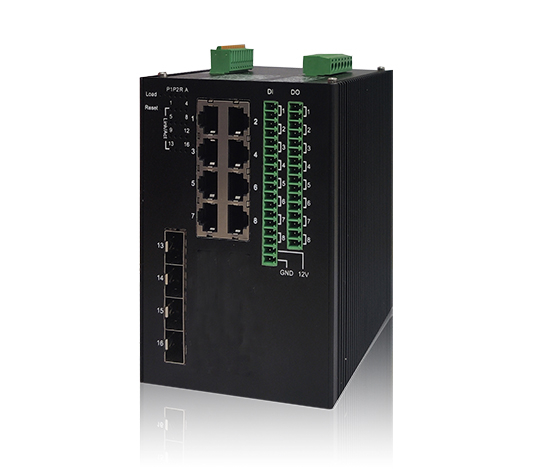

12口百兆二層網管型工業以太網串口交換機HF-IES-4000-N12P8T4SF產品概述HF-IES-4000-N12P8T4SF交換機是一款二層網管型卡軌式交換機，可支持8個百兆電口+4個SFP光口，其中2個光口可支持2.5G即插即用（可向下兼容）支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
12口千兆二層網管型工業以太網串口交換機HF-IES-4000-N12P8G4SF產品概述HF-IES-4000-N12P8G4SF交換機是一款二層網管型卡軌式交換機，可支持8個千兆電口+4個SFP光口，其中2個光口可支持2.5G即插即用（可向下兼容）支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫 設計，可在溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
● 支持IPv4/IPv6
● 支持靜態路由
● 支持IEEE802.3af-2003,IEEE802.3at-2009(選配)
● 支持RS422/485/232三合一串口(選配)
● 支持DI/DO功能(選配）
● 支持STP/RSTP/MSTP/ITU-T G.8032 Ethernet Ring Protection
● 支持IGMP v1/v2/v3 Snooping、MLD v1/v2 Snooping
● 支持IEEE802.1Q VLAN/MAC based VLAN/Protocol based VLAN/IP subnet based VLAN/GVRP/MVR
● 支持DHCP Server/Client/Relay/snooping
● 支持Port-based IEEE802.1X/Single and multiple IEEE802.1X/ MAC-based authentication/VLAN Assignment/ IP source guard/RADIUS/TACACS+/ACL/SSH v2/HTTPS
● 支持DNS client/proxy
● 支持LACP/Link Aggregation Static
● 支持端口鏡像，端口限速，廣播風暴抑制
● 支持WEB界面管理，CLI-Console/Telnet,SNMP v1/v2/v3 RMON/System Syslog
● 符合工業四級電磁兼容性要求
● 綠色工業以太網系列，無風扇、低功耗設計
● 滿足嚴苛電氣環境可靠工作要求
● 冗余雙電源輸入設計(選配)
● IP40防護等級，金屬外殼
端口特性 | |
百兆/千兆光口 | 100Base-FX/1000Base-SX,單多模SFP光口 |
百兆/千兆光口 | 100Base-FX/1000Base-SX,單多模FC/SC口（可選） |
千兆電口 | 10/100/1000Base-T(X)自適應以太網RJ45 口 |
CONSOL | MicroUSB 接口，RS232 TX/RX |
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
多模光纖 | 1310nm 5km(100M) 850nm 550m（1000M） |
單模光纖 | 1310nm 40km/60km(100M) 1550nm 60km/80km(100M) 1310nm 10km/40km(1000M) 1550nm 60km/80km(1000M) |
技術參數 | |
協議標準 | IEEE 802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/802.1q /802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/802.1ab等 |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
MAC表 | 8K |
包緩沖區 | 4Mbit |
包轉發率 | 11.6Mpps |
交換時延 | <5μS |
電源特性 | |
電源備份 | 雙電源冗余 （選配） |
輸入電壓 | 可選DC12-18V, AC 220V |
電源連接 | 7 芯5.08mm 間距插入端子 |
告警連接 | 7 芯5.08mm 間距插入端子（與電源共用同一個端子） |
電源保護 | 支持反接保護、過壓保護、過流保護、告警輸出 |
額定功率 | ≤15W |
指示燈 | |
LED | 電源：P1、P2，系統運行/ring指示：R，告警：A 接口：Link/Act、，Link/Act（光口） |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+85℃，貯存溫度：-40℃～+85℃， 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCC Part 15 Subpart B Class A， EN 55022 Class A |
EMS | IEC61000-4-2(ESD)Level 3,IEC61000-4-3(RS)exceeds Level 3,IEC 61000-4-4(EFT)Level 3,IEC61000-4-5(Surge)Level 3,IEC61000-4-6 (CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16 |
機械 | 振動:IEC60068-2-6,沖擊:IEC60068-2-27,跌落:IEC60068-2-32 |
質保周期 | |
質保周期 | 5年 |
機械特性 | |
產品外殼 | 金屬 無風扇，IP40防護等級 |
產品尺寸 | 135x105x95mm (AC供電,DI/DO) |
產品重量 | 1Kg |
安裝方式 | DIN卡軌式或壁掛式 |
