16端口二層網管型車載加固網絡交換機HF-IES-4000-EN16P16T-D7BB6產品概述HF-IES-4000-EN16P16T-D7BB6車載加固網絡交換機是一款16端口二層網管型壁掛式交換機，可支持16個百兆電口，符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤50ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
24端口二層網管型車載加固網絡交換機HF-IES-4000-EN24P24T-D7BB6產品概述HF-IES-4000-EN24P24T-D7BB6車載加固網絡交換機是一款24端口二層網管型壁掛式交換機，可支持24個百兆電口，符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤50ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
24口三層網管型機架式交換機HF-IES-4000-ENS24P產品概述HF-IES-4000-ENS24P-6G18T10P系列交換機是工業級網管型三層路由交換機，具備大容量、全線速、多功能、高可靠等特點，提供最大330Gbps的交換容 量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉發。提供6個千兆M12接口，18個百兆M12接口（其中10個支持POE功能）,設備采用高性能的核心交換、處理芯片，支持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，支持RIP、RIP2、OSPF、DHCP協議；支持虛擬化特性，能將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備進行管理，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-
三層網管型機架式軌交行業專用交換機HF-IES-4000-ENS產品概述HF-IES-4000-ENS系列交換機是工業級網管型三層路由交換機，具備大容量、全線速、多功能、高可靠等特點，提供最大256Gbps的交換容量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉發。支持虛擬化特性，能將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備進行管理。最大支持24口，可選支持POE ，設備采用高性能的核心交換、處理芯片，支持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-
18端口三層網管型車載加固網絡交換機?HF-IES-4000-ENS18P4G14T產品概述HF-IES-4000-ENS18P4G14T車載加固網絡交換機是一款18端口三層網管型壁掛式交換機，可支持4個千兆口+14個百兆口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
12端口二層網管型車載加固網絡交換機?HF-IES-4000-EN12P4G8T產品概述HF-IES-4000-EN12P4G8T車載加固網絡交換機是一款12端口二層網管型壁掛式交換機，可支持8個百兆 +4個千兆電口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
12口三層網管型機架式行業專用交換機HF-IES-4000-ENS12P4G8T產品概述HF-IES-4000-ENS12P4G8T系列交換機是工業級網管型三層路由交換機，具備大 容量、全線速、多功能、高可靠等特點，提供最大256Gbps的交換容 量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉 發。提供12個以太網端口，支持4個電口bypass，8個POE 端口，設備采用高性能的核心交換、處理芯片，支 持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-
8端口三層網管型車載加固網絡交換機HF-IES-4000-ENS8P2G6T產品概述HF-IES-4000-ENS8P2G6T車載加固網絡交換機是一款8端口三層網管型壁掛式交換機，可支持2個千兆口+6個百兆口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
8端口1000M二層非網管型卡軌式行業專用交換機HF-IES-4000-EN1508產品概述HF-IES-4000-EN1508系列是一款8端口1000M非網管型二層工業級以太網 交換機，該系列交換機具備8個千兆以太網M12接口，通過了 EN50155標準認證，符合軌道交通對通信設備的穩定性要求。提供導 軌式或壁掛式結構、即插即用。采用工業級寬溫范圍設計，可在環境 溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，完全適用 于工作條件更苛刻的 野外環境。
-
-
3U標準化車載網絡交換機HF-IES-4000-EN-3U產品概述HF-IES-4000-EN-3U標準化車載加固網絡交換機是一款由2個獨立的16口板卡交換機組成，每個板卡提供4個千兆口（支持Bypass），12個百兆電口，百兆端口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
● 2U模塊化設計，支持最多16個以太網端口，百兆/千兆可選，其中4個支持bypass，其中8個端口支持POE 802.3AF/AT
● 支持三層交換技術，支持RIP、OSFP、BGP、ISIS等多種三層路由協 議，支持靜態路由
● 支持IPv4，IPv6
● 支持IGMP Snooping v1&v2&v3
● 支持STP，RSTP，MSTP，支持ERPS、G.8031
● 支持ACL、QoS、VLAN、QinQ，支持SNMP V1&V2&V3， RMON
● 支持NAT
● 支持虛擬化特性，能將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備進行管理，
● IP40防護等級，全金屬機架式安裝
● 工業四級冗余雙電源，無風扇設計
● 寬溫工作：-40℃～+70℃
端口特性 | |
電口 | M12 |
管理 | 6芯3.5mm間距插入端子（與告警共用同一個端子）
|
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
技術參數 | |
協議標準 | IEEE 802.3i/802.3u/802.3ab/802.3ad/802.3ae/802.3z/ 802.3x/802.1p/802.1q/802.1s/802.1x，G.8031，G.8032 |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
交換屬性 | 優先級:8，VLAN:4K，MAC:32K，路由:3K，緩存:32Mbit，延 時:<5μS，包轉發率:190.5Mpps |
電源特性 | |
電源備份 | 220VAC(88～264VAC) ； 雙電源熱冗余 （選配） |
輸入電壓 | 220VAC/DC(88～264VAC，120～300VDC) 可選48VDC(18～72VDC), 110VDC(72～154VDC) |
電源連接 告警連接 | 5芯5.08mm間距插入端子 6芯3.5mm間距插入端子（與管理共用同一個端子） |
電源保護 | 支持反接保護、過壓保護、過流保護、告警輸出 |
額定功率 | ≤40W（不包含poe負載） |
指示燈 | |
LED | 電源指示燈P1,P2，Run指示燈，Alarm指示燈 電口指示燈Link/Act |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+70℃，貯存溫度：-40℃～+85℃， 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCCCFR47 Partl5．EN55022／ClSPR22．ClassA |
EMS | IEC61000-4-2(ESD)±8kV(contact),±15kV(air) ;lEC61000-4-3(RS) 10V/m(80MHz 2GHz);lEC61000-4-4(EFT)Power Port:±4kV;Data Port:±2kV ;IEC61000-4-5(Surge)PowerPort：±2kV/DM,±4kV/CM ;DataPort:±2kV;IEC61000-4-6(CS)3v(10kHz 150kHz);10V(150kHz 80MHz);IEC61000-4-8(工頻磁場)100Nm(cont.)/1000A /m(1s-3s); IEC61000-4-9(脈沖磁場)1000A /m;IEC61000-4-10(阻尼振蕩)100A /m;IEC61000-4-12(振蕩波)2.5kV/CM,1kV/DM;IEC61000-4-16(共模 傳導)30V(cont.),300V(1G) |
機械 | 振動:IEC60068-2-6,沖擊:IEC60068-2-27,跌落:IEC60068-2-32 |
質保周期 | |
質保周期 | 5年 |
機械特性 | |
產品外殼 | 金屬 無風扇，IP40防護等級 |

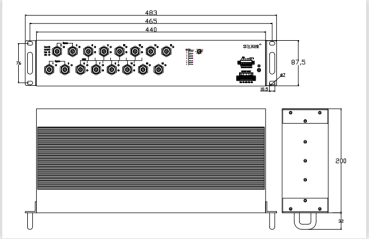

產品尺寸 | 440×200×88mm |
產品重量 | 5.5Kg |
安裝方式 | 2U機架 |
